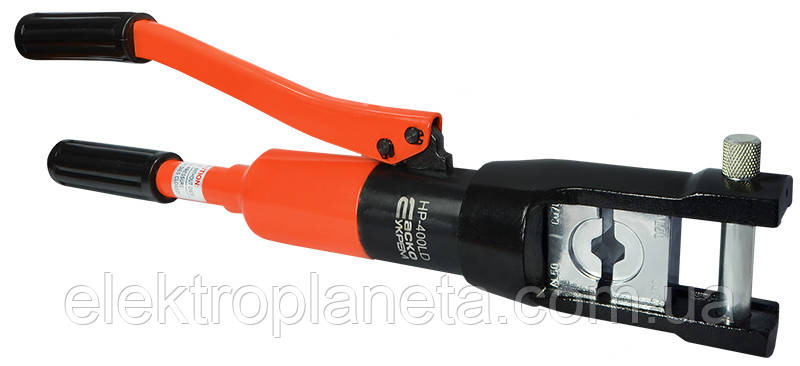

ПРЕС РУЧНИЙ ГІДРАВЛІЧНИЙ HP-400LD
ТЕХНІЧНИЙ ОПИС
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
1. Призначення
Ручний гідравлічний прес HP-400LD «АСКО-УКРЕМ»™ (далі - інструмент) призначений для
опресування жил кабелів та проводів поперечним перерізом від 50 до 500 мм2 наконечниками та
гільзами.
2. Технічні характеристики
Профіль опресування шестигранник
Поперечний переріз жили, мм2
(тип матриці)
Cu 70 95 120 150 185 240 300 400 500
Al 50 70 95 120 150 185 240 300 400
Максимальні зусилля, кг 16000
Поворот робочої головки 360°
Хід поршня, мм 27
Скидання тиску ручне
Робоча рідина
ВМГЗ або АМГ-10, в залежності від
температури оточуючого середовища
Вага, кг 5
Довжина, мм 520
3. Комплектація
• набір змінних матриць для жив Cu (Al): 70 (50), 95 (70), 120 (95), 150 (120), 185 (150), 240 (185),
300 (240), 400 (300), 500 (400);
• набір ущільнюючих кілець (ремкомплект);
• технічний паспорт.
4. Конструкція та принцип роботи
Інструмент складається з плунжерного насоса з гідроциліндром (з прискореним ходом штока),
робочої головки і руків'я. Змінні матриці встановлюються у робочу головку. Рух матриць за на-
правляючим робочої головки обмежується штифтом.
Нагнітання масла у робочий об'єм гідроциліндра відбувається під дією зворотно-поступаль-
них рухів плунжера. Масло нагнітається через механізм швидкого ходу у внутрішню порожнину
штока. За рахунок об'єднання малого об'єму порожнини відбувається прискорений рух штока на неодруженому
ходу.
Одночасно відбувається всмоктування робочої рідини в робочий об'єм гідроциліндра. У мо-
мент виникнення зустрічного навантаження задіюється клапан тиску. За рахунок оптимального
перерізу штока створюється значне зусилля у зоні опресування.

5. Порядок роботи
• Перед початком роботи переконайтесь, що наконечник (гільза) правильно підібраний за попе-
речним перерізом кабелю.
Установіть вибрані матриці в
робочу головку.
Переконайтесь, що штифт
вставлений до упору.
Встановіть наконечник
(гільзу) між матрицями.
Поверніть дросельний гвинт в
положення «Закрити».
Працюючи руків'ям, опресуйте
наконечник (гільзу).
Поверніть гвинт дросельний
в положення «Відкрити».
• Витягніть опресований наконечник.
• При утворенні облою видаліть його.
• Для утворення надійного контактного з'єднання єднання правильно підбирайте матриці для опресування.
• Не допускайте з'єднання єднання з недостатньою або надмірною ступінню опресування.
• Для покращення контакту жили з наконечником застосовуйте контактну провідну пасту.
• Використовуйте інструмент тільки за призначенням.
• Не перевищуйте технічні можливості інструменту.
6. Обслуговування інструменту
• Не допускайте потрапляння анресивних речовин, бруду, піску та інших сторонніх часток у робо-
чу зону між матрицями, на поверхні штока і плунжера для запобігання виходу з ладу інструменту.

• При інтенсивному використанні можливий знос ущільнюючих кілець. Для їх заміни використай-
ті ремкомплект або зверніться до сервісного центру.
• В якості робочої рідини застосовуйте тільки масла, зазначені в технічних характеристиках.
• Після тривалого використання масло поступово втрачає свої робочі характеристики і потребує
заміни (не менше 1 разу на 2 роки).
Порядок заміни масла:
• Поверніть дросельний гвинт в положення «Відкрити».
• Відкрутіть нерухоме руків'я.
• Відкрийте гумову ємність і злийте відпрацьоване масло.
• Залийте нове масло у гумову ємність. Не допускайте потрапляння повітря.
• Закрийте гумову ємність. Закрутіть руків'я і прокачайте інструмент.
• Якщо тиск не створюється, перевірте рівень масла, при необхідності долийте.
7. Заходь безпеки
• Перед роботою ознайомтесь з даною інструкцією.
• Інструмент не призначений для роботи під напругою! Переконайтесь, що лінія знеструмлена.
8. Транспортування і зберігання
Інструмент слід зберігати у штатному футлярі за температури -5...+40°С, відносній вологості
повітря не більше 70%. При тривалому зберіганні частини, що піддаються корозії, обробити про-
тикорозійною речовиною. Транспортування інструменту повинна здійснюватись при температури
-15...+40°С, відносній вологості повітря не більше 80% і рівні дорожніх струсів не більше 15g.
