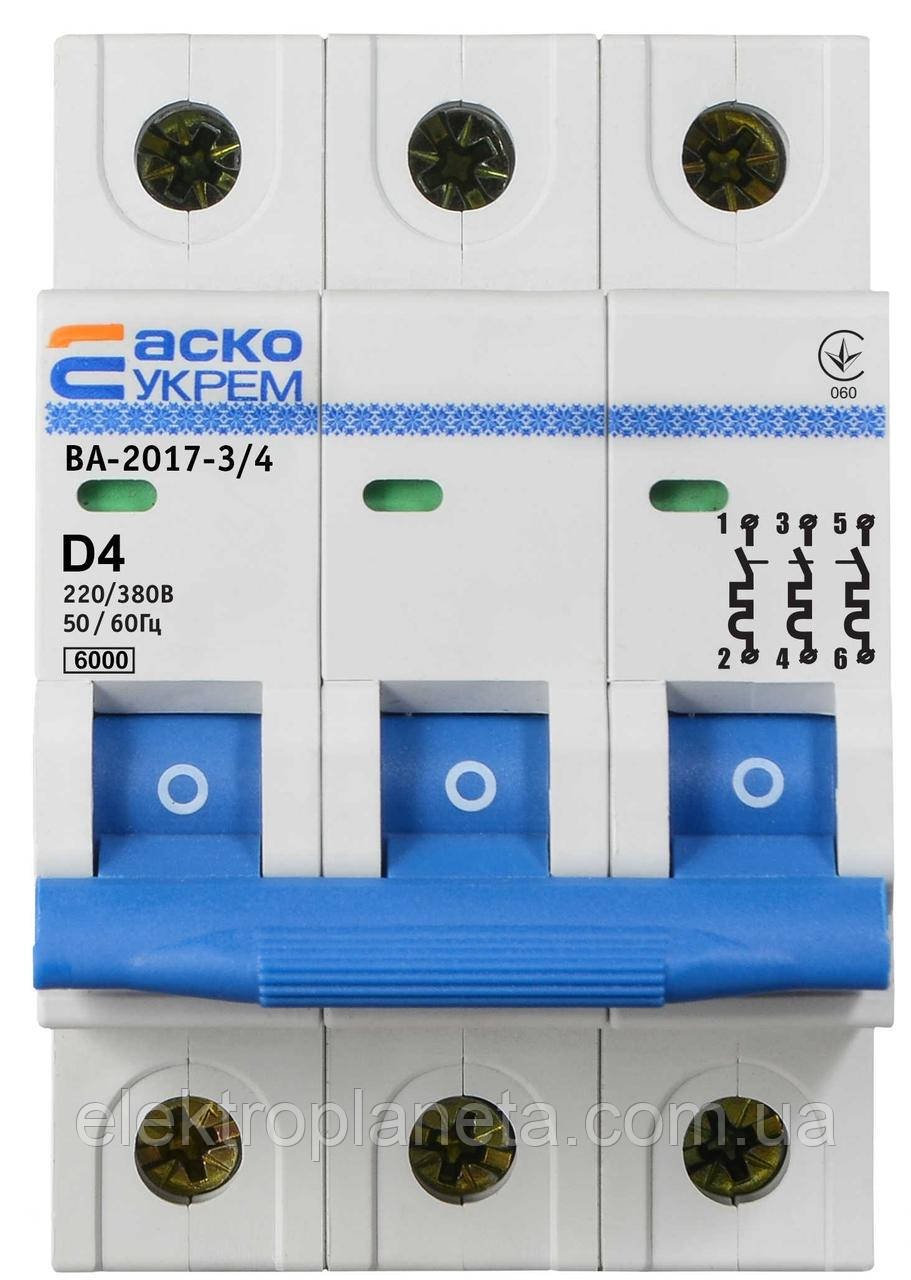

Автоматичний вимикач ВА-2017/D 3р 4А АСКО-УКРЕМ A0010170097

Автоматичний вимикач (механічний) «автомат» — це механічний комутаційний апарат, здатний включати, проводити і відключати струми при нормальному стані ланцюга, а також включати, проводити протягом заданого часу і автоматично відключати струми в зазначеному аномальному стані ланцюга, таких як струми короткого замикання. Автоматичний вимикач висувного виконання – вимикач, який додатково
до своїх відключає контактам має комплект роз'єднують контактів, що дають можливість
від'єднати цей вимикач від головного ланцюга у висунутому положенні для створення изолирую-
ного проміжку у відповідності з встановленими вимогами.

Автоматичний повітряний вимикач – вимикач, контакти якого замикаються та раз-
поневіряються в повітрі при атмосферному тиску.

Вакуумний автоматичний вимикач – вимикач, контакти якого замикаються та раз-
поневіряються в сильно розрідженої атмосфері всередині оболонки.

Головна ланцюг автоматичного вимикача – сукупність всіх струмопровідних частин автома-
тичного вимикача, що входять в ланцюг, яку він призначений замикати і розмикати.

Ланцюг керування автоматичним вимикачем – ланцюг (крім головного ланцюга), призначена
для здійснення замикання або розмикання, або здійснення обох функцій автоматичне-
го вимикача.

Допоміжна ланцюг автоматичного вимикача – сукупність струмопровідних частин ав-
томатического вимикача, призначених для включення в ланцюг, крім головного ланцюга і ланцюга
керування автоматичного вимикача.

Полюс – частина автоматичного вимикача, пов'язана виключно з одним електрично не-
залежним струмопровідним шляхом головною ланцюга і має контакти, призначені для за-
мыкания і розмикання головною ланцюга, і не включає елементи, призначені для монтажу
і оперування усіма полюсами.

Захищений полюс – полюс, оснащений максимальним розщіплювачем струму.

Незахищений полюс – полюс, не оснащений максимальним розщіплювачем струму, але в решти-
ном здатний функціонувати так само, як захищений полюс того ж автоматичного выклю-
чателя:
а) виконання цієї вимоги незахищений полюс може мати таку ж конструкцію,
як один або більш захищених полюсів, або особливу конструкцію;
б) якщо вимикаюча здатність незахищеного полюса інша, ніж у одного або більше захисту-
щенных полюсів, це має бути обумовлено виробником.

Відключає нейтральний полюс – полюс, призначений тільки для відключення нейтралі,
і не призначений для включення і відключення струмів короткого замикання.

Замкнуте положення – становище, в якому забезпечується задана безперервність головною
ланцюга автоматичного вимикача.

Розімкнене положення – становище, в якому забезпечується заданий проміжок між разом-
кнутыми контактами в головній ланцюга автоматичного вимикача.

Номинальное значение – указанное значение любого характеристического параметра, определя-
ющее рабочие условия, для которых спроектирован и построен автоматический выключатель.

Наибольшая включающая и отключающая способность – переменная составляющая ожидаемого
тока, выраженная его действующим значением, которую выключатель может включать, проводить
в течение времени отключения и отключать при указанных условиях.

Предельная наибольшая отключающая способность – отключающая способность, для которой
предписанные условия соответственно указанному циклу испытаний не предусматривают способ-
ности выключателя проводить в течение условного времени ток, равный 0,85 его тока нерасцепле-
ния.

Рабочая наибольшая отключающая способность – отключающая способность, для которой пред-
писанные условия соответственно указанному циклу испытаний предусматривают способность вы-
ключателя проводить в течение условного времени ток, равный 0,85 тока нерасцепления.

Характеристика відключення А – розмикання ланцюгів з великою протяжністю електропровід-
ки, захист напівпровідникових пристроїв. Спрацьовування при струмі КЗ 2-3 кратному номінальному.
Характеристика відключення – захист освітлювальних мереж загального призначення. Спрацьовування
при струмах КЗ 3-5 кратному номінальному.
Характеристика відключення С – розмикання освітлювальних ланцюгів і електроустановок з поміркований-
вими пусковими струмами. Спрацьовування при струмах КЗ 5-8 кратному номінальному.
Характеристика відключення D – захист ланцюгів з активно-індуктивним навантаженням і електродві-
нів з великими пусковими струмами. Спрацьовування при струмах КЗ 8-12 кратному номінальному.
Характеристика відключення K – захист індуктивних навантажень. Спрацьовування при струмах КЗ 8-14
кратному номінальному.
Характеристика відключення Z – захист електронних пристроїв. Спрацьовування при струмах КЗ 2-3
кратному номінальному.
